روش تست و عیب‌یابی کابل‌ها با دستگاه‌های تست مقاومت و عایق
سیم و کابل‌ها بخش جدایی‌ناپذیر از پروژه‌های ساختمانی و صنعتی هستند و وظیفه انتقال ایمن انرژی الکتریکی را بر عهده دارند. اما به مرور زمان و در اثر عواملی مانند رطوبت، حرارت، فشار مکانیکی یا فرسودگی عایق، ممکن است کابل‌ها دچار مشکل شوند. برای جلوگیری از بروز خاموشی یا حوادث ناخواسته، استفاده از دستگاه‌های تست مقاومت و عایق جهت بررسی وضعیت کابل‌ها ضروری است.
چرا تست کابل‌ها اهمیت دارد؟
تست و عیب‌یابی کابل‌ها کمک می‌کند تا قبل از ایجاد مشکل جدی، نقاط آسیب‌دیده شناسایی و اصلاح شوند. این کار علاوه بر افزایش ایمنی سیستم، باعث کاهش هزینه‌های تعمیر و جلوگیری از خاموشی‌های ناگهانی در پروژه‌های صنعتی و ساختمانی می‌شود.
- افزایش ایمنی کارکنان و تجهیزات
- کاهش ریسک آتش‌سوزی ناشی از خرابی کابل
- افزایش عمر مفید کابل‌ها
- کاهش هزینه‌های نگهداری و تعمیرات
روش‌های تست و عیب‌یابی کابل‌ها
برای بررسی سلامت کابل‌ها از روش‌های مختلفی استفاده می‌شود که هر کدام ابزار و کاربرد خاص خود را دارند. در ادامه مهم‌ترین روش‌های تست کابل را معرفی می‌کنیم:
۱. تست مقاومت الکتریکی (Continuity Test)
در این روش با استفاده از دستگاه مولتی‌متر یا دستگاه‌های تخصصی، مقاومت کابل اندازه‌گیری می‌شود. اگر مقاومت بیش از حد مجاز باشد یا اتصال ناقص وجود داشته باشد، کابل معیوب است. این تست برای بررسی اتصال صحیح رشته‌های کابل کاربرد دارد.
۲. تست مقاومت عایقی (Insulation Resistance Test)

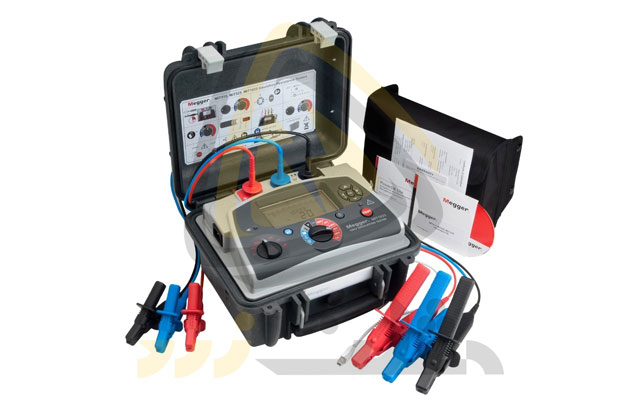

یکی از مهم‌ترین تست‌ها برای اطمینان از سلامت کابل، تست مقاومت عایقی است. این تست با دستگاه مگااهم‌متر (Megger) انجام می‌شود. در این روش ولتاژ مشخصی به کابل اعمال شده و مقاومت عایق آن اندازه‌گیری می‌شود. اگر مقاومت کمتر از مقدار استاندارد باشد، نشان‌دهنده آسیب‌دیدگی عایق و احتمال نشتی جریان است.
۳. تست ولتاژ بالا (High Voltage Test)
این روش برای بررسی توان تحمل کابل در برابر ولتاژهای بالا استفاده می‌شود. در تست ولتاژ بالا، کابل تحت ولتاژ چند برابر مقدار نامی خود قرار می‌گیرد. اگر کابل دچار شکست الکتریکی شود، نشان‌دهنده ضعف عایق است. این تست بیشتر در صنایع سنگین و پروژه‌های حساس به کار می‌رود.
۴. تست لوکالیزه کردن خطا (Fault Location Test)
در صورت وجود خرابی در بخشی از کابل، باید محل دقیق خطا شناسایی شود. دستگاه‌های پیشرفته مانند تست انعکاس زمانی (TDR) می‌توانند محل شکست یا اتصال کوتاه را با دقت مشخص کنند. این روش برای کابل‌های طولانی بسیار کاربردی است.
مراحل عمومی عیب‌یابی کابل‌ها
- قطع کامل جریان برق و ایمن‌سازی محیط
- بررسی ظاهری کابل از نظر پارگی، سوختگی یا تغییر رنگ عایق
- اندازه‌گیری مقاومت رشته‌ها و مقایسه با استاندارد
- تست مقاومت عایقی با مگااهم‌متر
- انجام تست ولتاژ بالا در صورت نیاز
- تعیین محل دقیق خطا با دستگاه TDR یا سایر روش‌ها
استانداردهای تست کابل
تست کابل‌ها باید بر اساس استانداردهای بین‌المللی مانند IEC و IEEE انجام شود. این استانداردها مقادیر مجاز مقاومت عایقی، ولتاژ تست و سایر پارامترها را مشخص کرده‌اند. رعایت این استانداردها تضمین‌کننده کیفیت و ایمنی سیستم است.
جمع‌بندی
تست و عیب‌یابی سیم و کابل‌ها با دستگاه‌های تست مقاومت و عایق یکی از مهم‌ترین اقدامات در پروژه‌های صنعتی و ساختمانی است. با اجرای این تست‌ها می‌توان از سلامت کابل‌ها اطمینان حاصل کرد و از بروز حوادث ناخواسته جلوگیری نمود. انتخاب کابل استاندارد و انجام تست‌های دوره‌ای، ضامن افزایش طول عمر کابل‌ها و امنیت پروژه خواهد بود.
